Буровая установка схемы

Кинематическая схема буровой установки УРБ 2.5 А

Согласно Правилам устройства электроустановок ПУЭ электрифицированные буровые установки с электрическим приводом основных исполнительных механизмов при бурении на глубину более м и в сложных геологических условиях на меньшую глубину, а также буровые установки на море относятся к потребителям первой категории. Буровые установки при бурении до м в неосложненных геологических условиях относятся к потребителям второй категории. Несмотря на многообразие структурных схем буровых установок, предопределенное широким спектром требований к глубинам бурения только по этому параметру ГОСТ различает 11 классов , назначению и условиям эксплуатации, их число может быть ограничено типовыми структурами электротехнических комплексов ЭТК , применение которых на установках различных исполнений сводится в основном к количественному изменению параметров используемого электрооборудования.

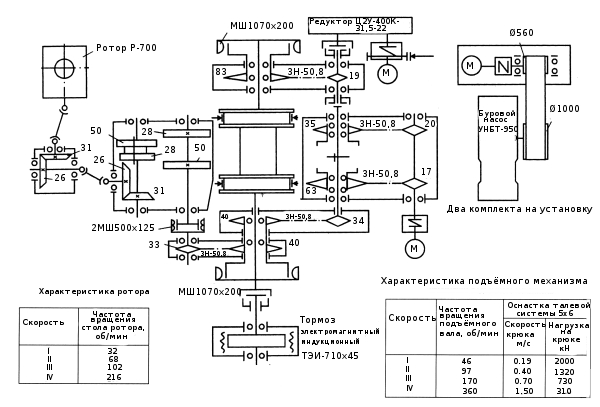

Кинематическая схема буровой установки БУ 6500/400 ЭР

Effective date : Изобретение относится к буровым установкам с подвижным вращателем, применяемым при бурении геологоразведочных скважин. Буровая установка включает мачту, цепной подъемник колонны с подвижным проходным вращателем, снабженным гидропатроном для удержания бурильных труб, расположенный над подъемником колонны цепной свечеподъемник с элеватором, оснащенным гидропатроном для удержания бурильных свечей, состоящих из одной или нескольких труб, карусельный магазин с расположенными строго по окружностям ячейками для бурильных свечей, выполненный с возможностью перемещения его от оси скважины и обратно, и стационарный гидравлический трубодержатель. Над цепным подъемником колонны с подвижным вращателем расположен кинематически связанный с ним через две пары шестерен такой же и имеющий с ним общий реверсивный привод цепной подъемник с подвижным проходным трубодержателем-свинчивателем, в результате чего при движении подвижного вращателя вверх трубодержатель-свинчиватель одновременно движется вниз и наоборот, отсоединяемая от колонны и присоединяемая к ней свеча подхватывается за ее верхний конец гидропатроном элеватора свечеподъемника и извлекается из магазина или аккумулируется в нем с возможностью автоматизации и синхронизации работы всех элементов буровой установки и совмещения по времени операций рабочего и холостого хода спуска и подъема бурильной колонны и бурильных свечей, а также доставки последних от колонны к месту аккумуляции и обратно.

Электромонтер буровых установок - Схемы электроснабжения буровых установок
RU2541972C2 - Буровая установка - Google Patents
Применение буровых установок в газо- и нефтедобыче
кинематическая схема буровой установки1600
Как работает буровая установка, схема буровой установки

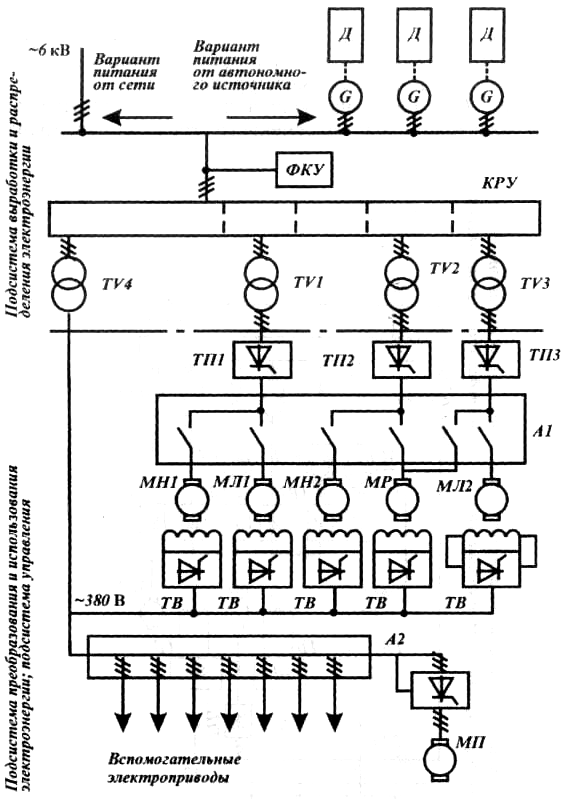

Схема электроснабжения буровой установки

В книге описаны конструкции агрегатов, системы управления, кинематические схемы взаимодействие агрегатов. Даны рекомендации по монтажу, эксплуатации, уходу и ремонту…. Сервис по принципу «Я хочу заказать, а я могу выполнить! А и другие материалы по нефтегазовой тематике в формате PDF.

Буровая установка собственными руками: основные разновидности
Область применения буровых сооружений
Конструкция оборудования для бурения
SPE Baku RUS
SPE Baku Main
Описание существующей схемы электроснабжения
Уралмаш 6000/400 ЭК-БМЧ «Арктика»

Буровая установка представляет собой разновидность оборудования, которое применяется для создания, углубления и прочистки скважин для добычи полезных ресурсов нефть, газ. Применение устройства возможно в комплексе с дополнительным и вспомогательным оборудованием. Любая установка оснащается главным приводом; это может быть дизельный привод с трансмиссией механического типа либо электропривод с цифровой схемой регулировки. Некоторые модели комплектуются приводом на ротор независимой конструкции. Кинетическую основу устройства представляет механизм для бурения, а динамическую — механизм подъемника.
